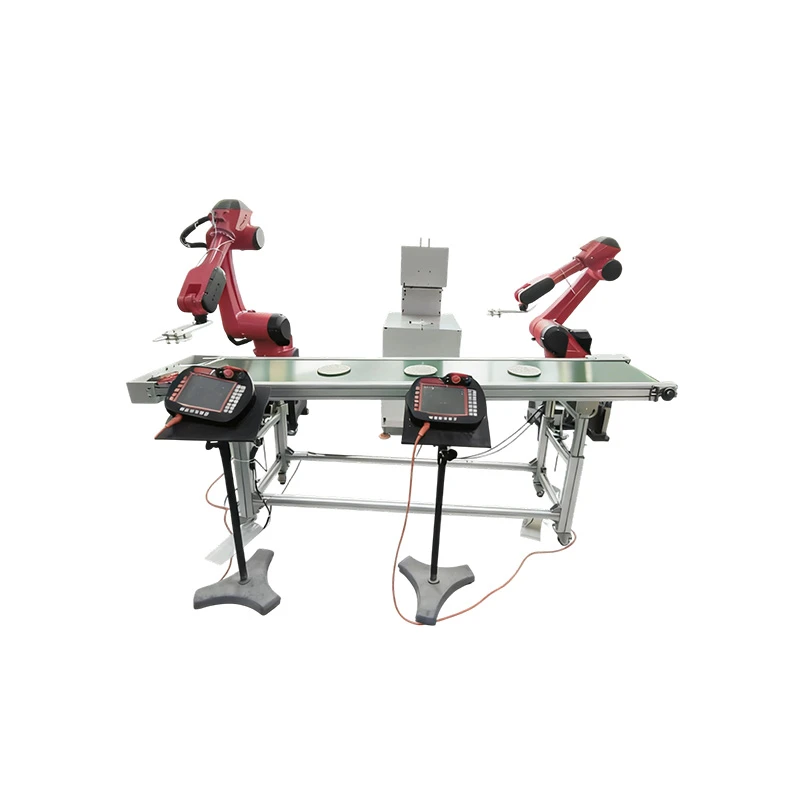

Robot de ștanțare a metalelor pentru încărcare și descărcare automată în liniile de presă
Roboții de ștanțare a metalelor, acționați de servomotoare, permit producția continuă, stabilă și sigură pe linii de producție a presei de ștanțare simple sau multiple. Sunt utilizate pe scară largă în producția de piese auto, ștanțarea aparatelor de uz casnic, fabricarea de hardware, carcase electrice și industriile de formare a metalelor.
Avantajele de bază ale robotului de ștanțare a metalelor
Poziționarea matriței este stabilă în ±0,05 mm.
O capacitate stabilă de încărcare de 10 kg
Brațul de lucru compact de 1587 mm permite o coordonare eficientă între presa de ștanțare și sistemul de transport.
Viteza articulației de până la 342 de grade/s.
Acceptă automatizarea-ștampilei unice, liniile de matriță progresivă și sistemele de transport cu mai multe-ștampile în liniile de producție integrate de ștanțare.
Principalii parametri tehnici
|
Parametru |
Caietul de sarcini |
|
Topoare |
6 |
|
Sarcina utilă maximă |
10 kg |
|
Acoperire maximă |
1587 mm |
|
Repetați precizia de poziționare |
±0,05 mm |
|
Greutatea robotului |
152 kg |
|
Evaluare de protecție |
Corp IP50 / Incheietura IP54 |
|
Viteza maxima |
J1: 190 grade /sJ2: 173 grade /sJ3: 223 grade /sJ4: 254 grade /sJ5: 270 grade /sJ6: 342 grade /s |
|
Gama de mișcare |
J1: ±165 grade J2: −95 grade /+70 grade J3: −85 grade /+75 grade J4: ±180 grade J5: ±115 grade J6: ±360 grade |
|
Cuplul admisibil |
J4: 32,8 N·mJ5: 32,8 N·mJ6: 17 N·m |
|
Momentul de inerție permis |
J4: 0,46 kg·m²J5: 0,62 kg·m²J6: 0,155 kg·m² |
|
Temperatura de operare |
0-40 de grade |
|
Temperatura recomandată |
15-25 de grade |
|
Umiditatea relativă |
20–80% RH (fără-condens) |
|
Presiunea de alimentare cu aer |
0,5–0,7 MPa |
|
Alimentare electrică |
220V ±10%, 50/60 Hz |
|
Sistem de control |
BORUNTE |
|
Corp de turnare robot |
BORUNTE |
|
Servomotoare |
BORUNTE |
|
Reductoare |
BORUNTE |
|
Componente electrice |
BORUNTE |
|
Volumul de grăsime |
J1: 900 mlJ2: 800 mlJ3: 400 mlJ4: 50 mlJ5: -J6: - |
|
Curele de distributie |
J4: MBT233080303, 3M, 8 mm lățime, 89 dințiJ5: MBT233080301, 3M, 8 mm lățime, 117 dinți |
|
Accesorii standard |
Unitate flash USB |
Industrii de aplicare
Panourile interioare ale ușilor, suporturile șasiului, șinele scaunelor, părțile de armare și componentele structurale
Industria electrocasnicelor
Carcase mașini de spălat, rame frigidere, carcase pentru aer condiționat, componente pentru microunde
Feronerie și produse metalice
Carcase electrice, balamale, console, conectori pentru rafturi și carcase pentru cutii de distribuție
Materiale compatibile
- Foi de oțel-laminate la rece
- Table de oțel galvanizat la cald-
- Foi de-oțel aliat de înaltă rezistență
- Foi de otel inoxidabil
- Foi din aliaj de aluminiu
- Table-de oțel acoperite cu culoare
Integrarea sistemului în linia de producție de ștanțare
Robotul de ștanțare a metalelor funcționează ca unitate centrală de automatizare într-o linie completă de ștanțare. Poate fi integrat cu:
- Mașini de presare mecanice / hidraulice / servo
- Sisteme de alimentare cu tablă
- Sisteme de transport
- Sisteme de matritare progresiva
- Sisteme de protecție a matrițelor
- Sisteme de control industrial PLC/MES
Suport de inginerie personalizat
Oferim suport ingineresc complet pentru proiectele de automatizare a ștampilei:
- Selectarea robotului pe baza tonajului presei și a dimensiunii produsului
- Proiectare layout liniei de producție
- Personalizarea-efectorului final (aspirat, clemă, sisteme magnetice)
- Integrare cu echipamentele de ștanțare existente
- Instalarea-la fața locului, punerea în funcțiune și formarea operatorilor
Pe-Simularea site-ului și afișarea structurală de aproape-

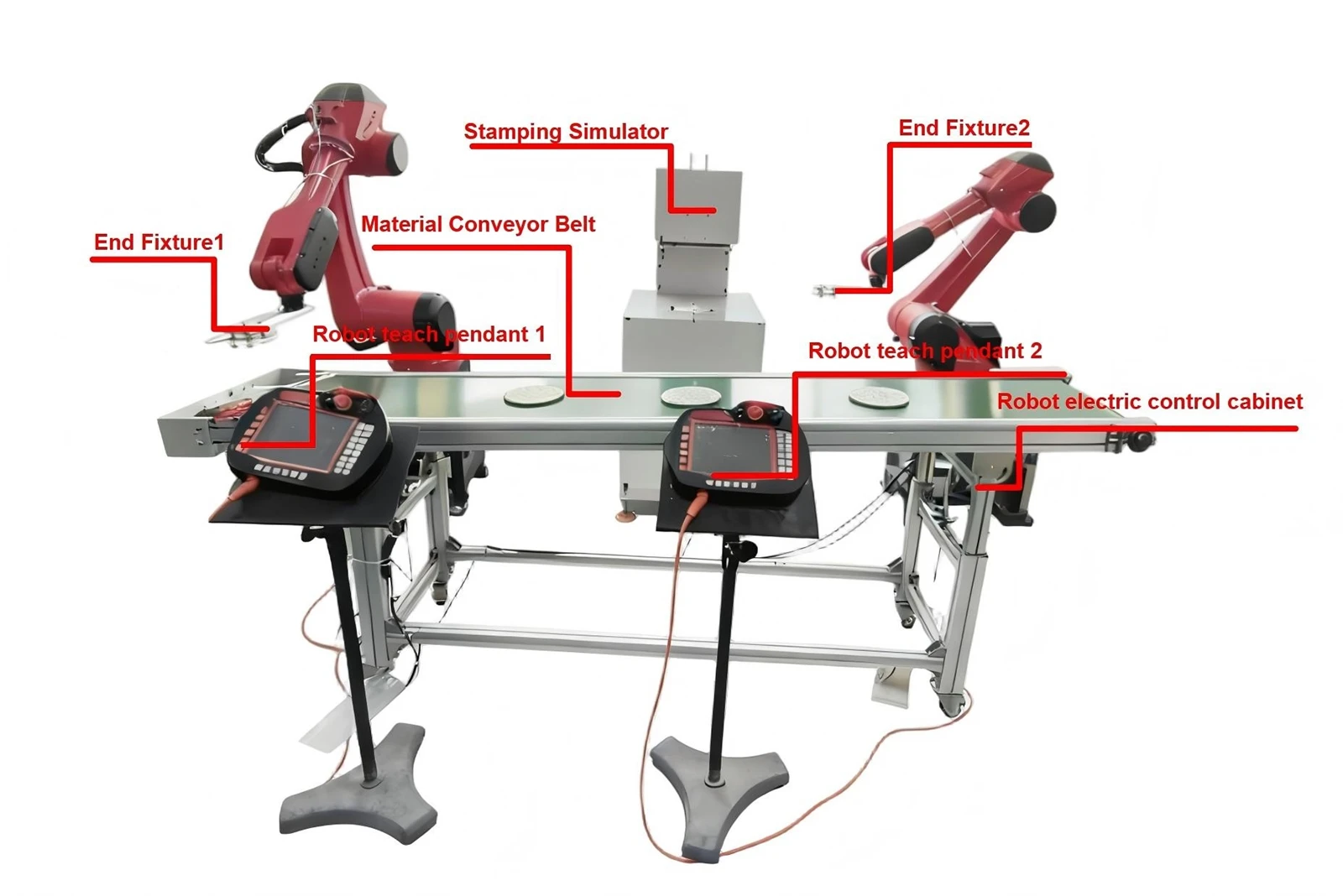

Figura 2.1 Diagrama obiectului fizic de la-site-ul
Simulator de ștanțare
Cabinet de control electric al robotului
Baza de elevație fixă pentru robot
